系统概述
钢丝网电缆桥架，适用于轻型作业，标准高度为50mm、100mm和150mm。
金属丝网电缆桥架是商业和数据中心电缆管理的理想选择，提供了一种灵活的方法来调整电缆桥架，以适应您的工作现场应用。它可以轻松修改水平和垂直过渡连接配件，并且有多种材料和表面处理可供选择，以满足环境和美学要求。
1.直线段：标准宽度为100、150、300、450、600、750、900、1000和1200mm，长度为3000和6000mm，高度为100、125和150mm。
2.水平弯头：标准角度有30、45、60和90度，标准半径有300600和900mm。
3.水平三通：标准半径为300600和900mm。
4.水平交叉：标准半径为300600和900mm。
5.垂直三通：标准半径有300600和900mm。
6.减速器：左减速器如图所示，右和直减速器可根据要求提供。
7.内部立管：标准半径有300600和900mm。
8.外立管：标准半径有300600和900mm。
9.组合立管部件
10.拼接连接器
11.水平拼接连接器
12.垂直拼接连接器
13.缩径接头连接器
14.直平盖
15.重型盖夹
16.通用盖夹
17.水平弯头平盖
18.隔离带
19.盲端
20.落板
基本参数
材料 | 低碳钢/SS304/SS316L |
| 表面处理 | HDG/酸洗钝化/电镀/粉末涂层 |
| 认证 | ABS/BV/CCS |
| 宽度 | 50mm/100mm/150mm/200mm/300mm/400mm/450mm/500mm/600mm |
| 高度 | 55mm/105mm/155mm |
| 长度 | 3000mm |
设计细节
不同高度
不同的托盘高度，为装载空间的可用性提供了更多选择。钢丝网电缆桥架的标准高度为50毫米、100毫米和150毫米。其他高度可应要求提供。 | 不同宽度

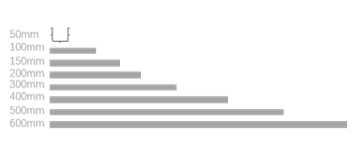

不同的托盘宽度，为装载空间提供更多选择。钢丝网电缆桥架的标准宽度为50、100、150、200、300、400、500和600毫米。其他宽度可应要求提供。 | 固化侧线
弧形边缘线设计大大提高了支撑强度，具有美观的设计。 |
